Controlador LED CV de marc obert de mida estreta d'alta PF
Aquest controlador LED de 24 V de marc obert i de placa nua proporciona una sortida de tensió constant fiable, assegurant un rendiment estable per a una varietat d'aplicacions. Construït amb components d'alta qualitat, ofereix una durabilitat excepcional i una fiabilitat a llarg termini. El seu disseny esvelt permet una fàcil instal·lació, especialment en espais reduïts.
1.Controlador LED de marc obert de 24 V
2. Sortida de tensió constant fiable
3. Rendiment estable
4.Fàcil instal·lació, especialment en espais reduïts
Principals característiques i avantatges:
Entrada 120-277Vac
24 V constant
Sortida de voltatge
Mida ultra fina
PF alt i THD baix
3 anys de garantia
Escenari d'aplicació:
Il·luminació arquitectònica i paisatgística: s'utilitzen en projectes d'il·luminació decorativa i paisatgística, com ara façanes d'edificis, ponts, camins de jardins i il·luminació decorativa interior/exterior. El controlador de tensió constant de 24 V proporciona una font d'alimentació estable per a tires LED i tires flexibles de llum de neó.
Detalls del producte:
Controlador de tensió constant de 24 V que és petit, potent i té una potència de sortida màxima de 50 W. És adequat per al seu ús en espais reduïts amb accessoris d'il·luminació lineal.
| utilitza condensadors electrolítics duradors i peces d'alta qualitat. | El gruix de la làmina de coure és d'aproximadament una unça. |
 |
 |

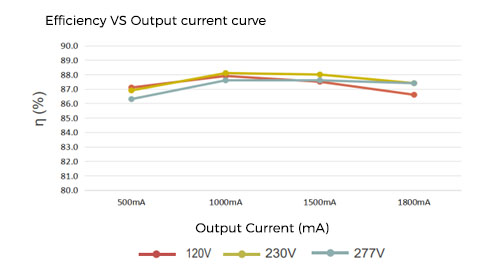

Diagrama de corba elèctrica:
Prova a Ta 25 graus, la tensió de sortida és de 24 V i el corrent és de 500 mA a 1800 mA
Mida (mm):
Longitud: 338 mm Amplada: 19,5 mm Alçada: 13 mm

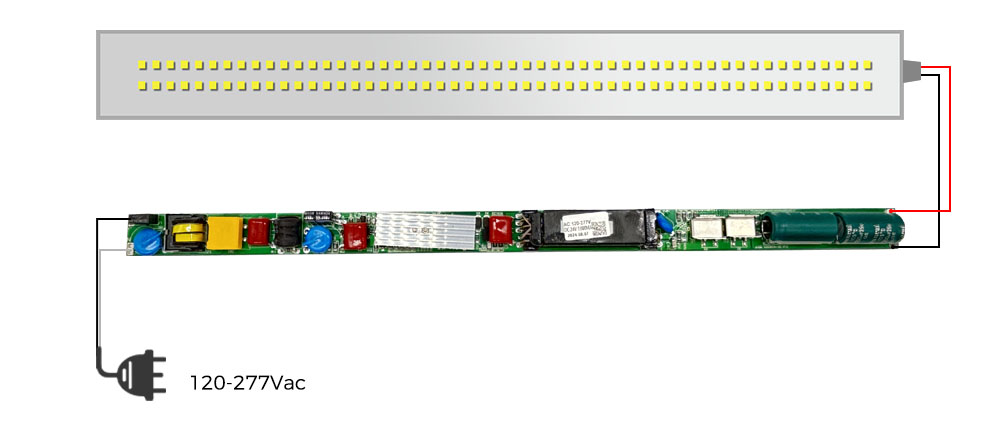

Instruccions de cablejat:
El terminal d'entrada de CA està connectat a la xarxa (120-277Vac), amb els cables marró i blau de l'entrada connectats a N i L, respectivament. L'altre terminal és el terminal de sortida de CC, al qual es connecten els llums LED positius i negatius. El cable vermell està connectat al LED + i el cable negre està connectat al LED -.
Embalatge del producte:
Etiquetes populars: Controlador led cv de marc obert de mida estreta d'alta pf, fabricants, proveïdors, fàbrica de controladors led cv d'alta pf de mida estreta de la Xina
YX50N1A
|
Prendiment |
||
|
Model |
YX50N1A-24 |
|
|
Entrada |
Tensió |
120-277Vac (estàndard) |
|
Interval de freqüència (Hz) |
50/60Hz |
|
|
Eficiència |
86%@120Vac a plena càrrega |
|
|
87% @ 230Vac a plena càrrega |
||
|
87% @ 277Vac a plena càrrega |
||
|
Factor de potència |
Major o igual a 0,9@120Vac/60Hz(10-100%) a plena càrrega |
|
|
Major o igual a 0,9@230Vac/50Hz(30-100%) a plena càrrega |
||
|
Major o igual a 0,9@277Vac/60Hz(45-100%) a plena càrrega |
||
|
THD (càrrega completa) |
<10 %@120Vac (10-100 %) full load |
|
|
<20 %@230Vac (40-100 %) full load |
||
|
<20 %@277Vac (65-100 %) full load |
||
|
Corrent CA (màx.) |
0.41A@120Vac a plena càrrega |
|
|
0.21A@230Vac a plena càrrega |
||
|
0.18A@277Vac a plena càrrega |
||
|
Potència en espera |
<1W |
|
|
Corrent d'entrada (Arrencada del motor en fred) Màx |
120V 20A pic, 500us de durada (10% Ipeak) |
|
|
230V 25A pic, 600us de durada (10% Ipeak) |
||
|
277V 35A pic, 800us de durada (10% Ipeak) |
||
|
Corrent de fuga (màx.) |
<0.5mA@277V |
|
|
Sortida |
/Tensió (Vdc)/Corrent (mA) Potència (W) |
24Vdc/1800mA/43W CV |
|
Tensió de ondulació
|
<3% |
|
|
Canal |
Canal únic |
|
|
Factor de regulació de tensió |
±5% |
|
|
Tensió de sortida sense càrrega |
24V |
|
|
Hora d'inici
|
<0.5S@277V ＜1S@120V |
|
|
Sobrecàrrega |
La tensió de càrrega és massa alta per entrar la protecció. tornar a la normalitat després alliberament |
|
|
Curt Circuit |
Entreu al mode singlot i torneu a la normalitat després de l'alliberament |
|
|
Mida |
|
|
Longitud |
338 mm |
|
Amplada |
19,5 mm |
|
Alçada |
13 mm |
|
Pes (g) |
78.5g |
|
Ambiental |
|
|
Norma de seguretat |
UL8750, classe 2 |
|
EMC |
Conforme a la part 15 de la FCC |
|
Temperatura de funcionament |
-20 graus a 50 graus |
|
Temperatura d'emmagatzematge, humitat |
-20 graus a 85 graus, 20-90%HR |
|
Temperatura ambiental |
Ta=50 grau |
|
Garantia Tc |
50000Hour(s)@TC:<75 graus |
|
Protecció contra sobretensions |
LN 1KV |
|
Classificació IP |
IP20 |
|
Conductor de sèrie |
||||||||
|
Model |
Potència màxima |
Tensió d'entrada |
Tensió de sortida |
Corrent de sortida |
Factor de potència |
Eficiència |
Mida |
Conèixer |
|
YX50N1A-24 |
50W |
120-277Vac |
24V |
1800mA |
0.9 |
87% |
L338*W19.5*H13 |
UL,FCC,CE |
