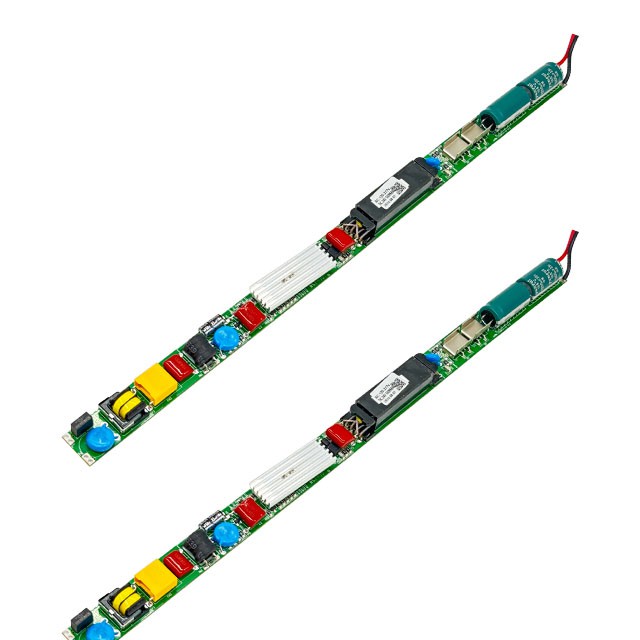

Controlador LED de sortida única de voltatge constant de 24 V
Aquest controlador LED no regulable de 24 V i 50 W està dissenyat amb una mida fina, el que el fa ideal per a la instal·lació en espais estrets. La seva configuració d'una sola sortida garanteix un rendiment fiable en diverses configuracions d'il·luminació. Aquest controlador ofereix un subministrament d'energia eficient, proporcionant una solució compacta i pràctica per a sistemes d'il·luminació on l'espai és limitat.
Principals característiques i avantatges:
Entrada 120-277Vac
24 V constant
Sortida de voltatge
Mida ultra fina
PF alt i THD baix
3 anys de garantia
Escenari d'aplicació:
Tira i tubs LED: els controladors de tensió constant de 24 V s'utilitzen àmpliament per alimentar diversos tipus de tires LED i tubs LED (com ara els tubs LED de tensió constant T5, T8). Aquestes llums s'utilitzen habitualment en il·luminació interior, il·luminació comercial, il·luminació d'armaris i il·luminació d'aparador.
Detalls del producte:

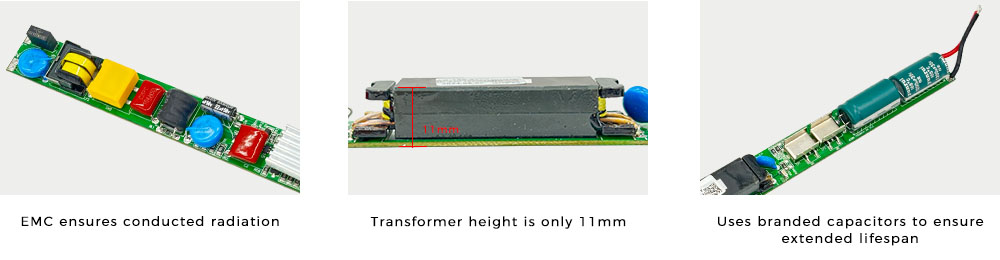

Un controlador de tensió constant de 24 V compacte i d'alt rendiment amb una potència de sortida màxima de 50 W, ideal per utilitzar-lo en aparells d'il·luminació lineal en espais reduïts o limitats.
|

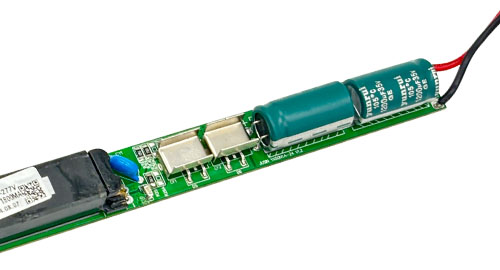

utilitza condensadors electrolítics duradors i peces d'alta qualitat. |
El gruix de la làmina de coure és d'aproximadament una unça. |
 |
 |

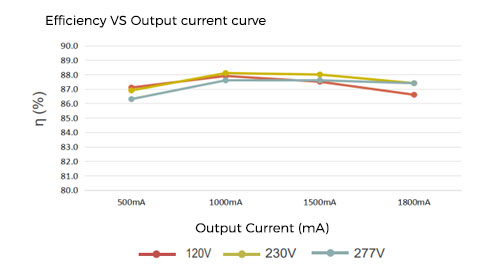

Diagrama de corba elèctrica:
Prova a Ta 25 graus, la tensió de sortida és de 24 V i el corrent és de 500 mA a 1800 mA
Mida (mm):
Longitud: 338 mm Amplada: 19,5 mm Alçada: 13 mm
Instruccions de cablejat:
Terminal d'entrada de CA, el terminal està connectat a la xarxa elèctrica (120-277Vac), el cable blau d'entrada connectat a N, el cable marró connectat a L. L'altre terminal és el cable vermell del terminal de sortida de CC connectat al LED +, cable negre connectat al LED -, respectivament, amb els llums LED positius i negatius connectats.
Embalatge del producte:
Etiquetes populars: Controlador led de sortida única de voltatge constant de 24 v, fabricants, proveïdors, fàbrica de controladors led de sortida única de voltatge constant de la Xina
YX50N1A
|
Prendiment |
||
|
Model |
YX50N1A-24 |
|
|
Entrada |
Tensió |
120-277Vac (estàndard) |
|
Interval de freqüència (Hz) |
50/60Hz |
|
|
Eficiència |
86%@120Vac a plena càrrega |
|
|
87% @ 230Vac a plena càrrega |
||
|
87% @ 277Vac a plena càrrega |
||
|
Factor de potència |
Major o igual a 0,9@120Vac/60Hz(10-100%) a plena càrrega |
|
|
Major o igual a 0,9@230Vac/50Hz(30-100%) a plena càrrega |
||
|
Major o igual a 0,9@277Vac/60Hz(45-100%) a plena càrrega |
||
|
THD (càrrega completa) |
<10 %@120Vac (10-100 %) full load |
|
|
<20 %@230Vac (40-100 %) full load |
||
|
<20 %@277Vac (65-100 %) full load |
||
|
Corrent CA (màx.) |
0.41A@120Vac a plena càrrega |
|
|
0.21A@230Vac a plena càrrega |
||
|
0.18A@277Vac a plena càrrega |
||
|
Potència en espera |
<1W |
|
|
Corrent d'entrada (Arrencada del motor en fred) Màx |
120V 20A pic, 500us de durada (10% Ipeak) |
|
|
230V 25A pic, 600us de durada (10% Ipeak) |
||
|
277V 35A pic, 800us de durada (10% Ipeak) |
||
|
Corrent de fuga (màx.) |
<0.5mA@277V |
|
|
Sortida |
/Tensió (Vdc)/Corrent (mA) Potència (W) |
24Vdc/1800mA/43W CV |
|
Tensió de ondulació
|
<3% |
|
|
Canal |
Canal únic |
|
|
Factor de regulació de tensió |
±5% |
|
|
Tensió de sortida sense càrrega |
24V |
|
|
Hora d'inici
|
<0.5S@277V ＜1S@120V |
|
|
Sobrecàrrega |
La tensió de càrrega és massa alta per entrar la protecció. tornar a la normalitat després alliberament |
|
|
Curt Circuit |
Entreu al mode singlot i torneu a la normalitat després de l'alliberament |
|
|
Mida |
|
|
Longitud |
338 mm |
|
Amplada |
19,5 mm |
|
Alçada |
13 mm |
|
Pes (g) |
78.5g |
|
Ambiental |
|
|
Norma de seguretat |
UL8750, classe 2 |
|
EMC |
Conforme a la part 15 de la FCC |
|
Temperatura de funcionament |
-20 graus a 50 graus |
|
Temperatura d'emmagatzematge, humitat |
-20 graus a 85 graus, 20-90%HR |
|
Temperatura ambiental |
Ta=50 grau |
|
Garantia Tc |
50000Hour(s)@TC:<75 graus |
|
Protecció contra sobretensions |
LN 1KV |
|
Classificació IP |
IP20 |
|
Conductor de sèrie |
||||||||
|
Model |
Potència màxima |
Tensió d'entrada |
Tensió de sortida |
Corrent de sortida |
Factor de potència |
Eficiència |
Mida |
Conèixer |
|
YX50N1A-24 |
50W |
120-277Vac |
24V |
1800mA |
0.9 |
87% |
L338*W19.5*H13 |
UL,FCC,CE |
Inspecció
Casos d'èxit
Certificat
Ha superat la certificació del sistema de gestió de qualitat "ISO9001: 2015" i el certificat nacional d'empresa d'alta tecnologia.
Els productes són compatibles amb certificacions multinacionals, inclosa la certificació CQC de la Xina i UL, TUV, ROHS, CE, CB, SAA, FCC, CCC internacionals.

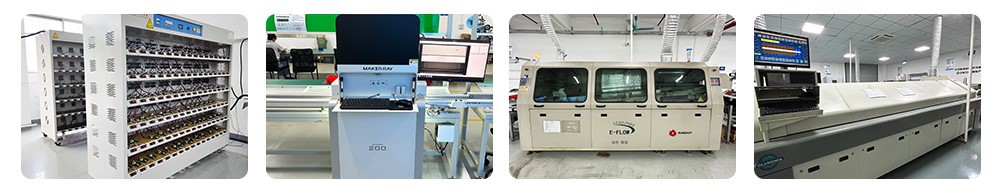

Fàbrica
Tenim una fàbrica de 4000 metres quadrats a la zona d'alta tecnologia de Foshan per a la producció. Al mateix temps, no només tenim un equip professional d'R + D d'unes 20 persones, sinó que també disposem d'equips avançats per donar suport. com ara la màquina SMT, la màquina d'enganxar automàticament, el vehicle envellit, la soldadura de refluig, etc. La línia de producció d'unes 80 persones, capaç d'arribar a 1 milió d'enviaments per any!
|

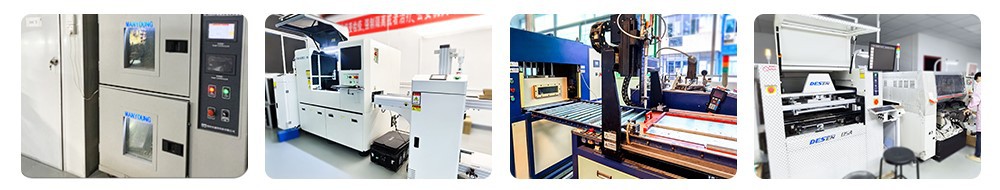

Equips de prova d'alta i baixa temperatura |
