Controlador de tensió constant 50W 24VDC IP20
Es tracta d'un controlador de tensió constant de 24 V de mida petita i d'alt rendiment que pot proporcionar una potència d'entrada màxima de 50 W, adequat per al seu ús en làmpades lineals en espais estrets. És adequat per a diverses làmpades comercials d'interior, tri-proof i làmpades lineals. Aquest producte té una font d'alimentació de carcassa de plàstic i requereix una bona protecció d'aïllament quan s'utilitza.
1. Fins al 87% d'eficiència
2. Grau IP IP20
3. Talla més petita que la de la competència
4. Temperatura de treball: -20 graus a +50 graus
Principals característiques i avantatges:
Entrada 120-277Vac
24V constant
Sortida de voltatge
Mida ultra fina
PF alt i THD baix
3 anys de garantia
Escenari d'aplicació:
Exposicions i senyalització: s'utilitzen per a la il·luminació de fons en tanques publicitàries, caixes de llum, estands d'exhibició i senyalització. Aquests escenaris sovint utilitzen tires o barres LED llargues que requereixen una font d'alimentació de tensió constant de 24 V.
Detalls del producte:

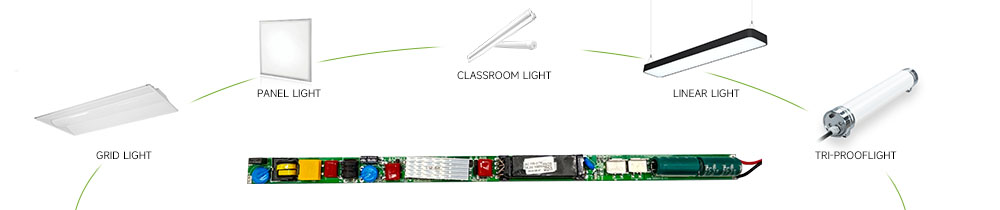

Ideal per a diversos usos empresarials interiors, inclosos accessoris lineals i il·luminació a prova de tres. Cal utilitzar una protecció d'aïllament adequada quan s'utilitza aquest dispositiu, que té una carcassa de plàstic.
|
utilitza condensadors electrolítics duradors i peces d'alta qualitat. |
El gruix de la làmina de coure és d'aproximadament una unça. |
 |
 |

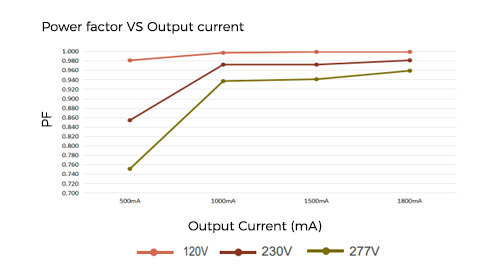

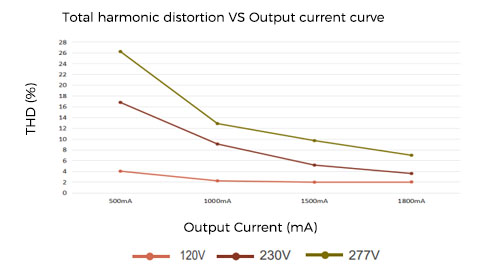

Diagrama de corba elèctrica:
Prova a Ta 25 graus, la tensió de sortida és de 24 V i el corrent és de 500 mA a 1800 mA

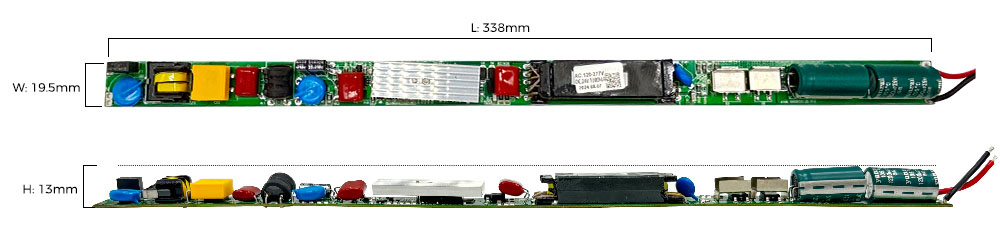

Mida (mm):
Longitud: 338 mm Amplada: 19,5 mm Alçada: 13 mm
Instruccions de cablejat:
El terminal d'entrada de CA està connectat a la xarxa (120-277Vac), amb els cables marró i blau de l'entrada connectats a N i L, respectivament. L'altre terminal és el terminal de sortida de CC, al qual es connecten els llums LED positius i negatius. El cable vermell està connectat al LED + i el cable negre està connectat al LED -.
Embalatge del producte:
Etiquetes populars: controlador de tensió constant 50w 24vdc ip20, fabricants, proveïdors, fàbrica de controlador de tensió constant de la Xina 50w 24vdc ip20
YX50N1A
|
Prendiment |
||
|
Model |
YX50N1A-24 |
|
|
Entrada |
Tensió |
120-277Vac (estàndard) |
|
Interval de freqüència (Hz) |
50/60Hz |
|
|
Eficiència |
86%@120Vac a plena càrrega |
|
|
87% @ 230Vac a plena càrrega |
||
|
87% @ 277Vac a plena càrrega |
||
|
Factor de potència |
Major o igual a 0,9@120Vac/60Hz(10-100%) a plena càrrega |
|
|
Major o igual a 0,9@230Vac/50Hz(30-100%) a plena càrrega |
||
|
Major o igual a 0,9@277Vac/60Hz(45-100%) a plena càrrega |
||
|
THD (càrrega completa) |
<10 %@120Vac (10-100 %) full load |
|
|
<20 %@230Vac (40-100 %) full load |
||
|
<20 %@277Vac (65-100 %) full load |
||
|
Corrent CA (màx.) |
0.41A@120Vac a plena càrrega |
|
|
0.21A@230Vac a plena càrrega |
||
|
0.18A@277Vac a plena càrrega |
||
|
Potència en espera |
<1W |
|
|
Corrent d'entrada (Arrencada del motor en fred) Màx |
120V 20A pic, 500us de durada (10% Ipeak) |
|
|
230V 25A pic, 600us de durada (10% Ipeak) |
||
|
277V 35A pic, 800us de durada (10% Ipeak) |
||
|
Corrent de fuga (màx.) |
<0.5mA@277V |
|
|
Sortida |
/Tensió (Vdc)/Corrent (mA) Potència (W) |
24Vdc/1800mA/43W CV |
|
Tensió de ondulació
|
<3% |
|
|
Canal |
Canal únic |
|
|
Factor de regulació de tensió |
±5% |
|
|
Tensió de sortida sense càrrega |
24V |
|
|
Hora d'inici
|
<0.5S@277V ＜1S@120V |
|
|
Sobrecàrrega |
La tensió de càrrega és massa alta per entrar la protecció. tornar a la normalitat després alliberament |
|
|
Curt Circuit |
Entreu al mode singlot i torneu a la normalitat després de l'alliberament |
|
|
Mida |
|
|
Longitud |
338 mm |
|
Amplada |
19,5 mm |
|
Alçada |
13 mm |
|
Pes (g) |
78.5g |
|
Ambiental |
|
|
Norma de seguretat |
UL8750, classe 2 |
|
EMC |
Conforme a la part 15 de la FCC |
|
Temperatura de funcionament |
-20 graus a 50 graus |
|
Temperatura d'emmagatzematge, humitat |
-20 graus a 85 graus, 20-90%HR |
|
Temperatura ambiental |
Ta=50 grau |
|
Garantia Tc |
50000Hour(s)@TC:<75 graus |
|
Protecció contra sobretensions |
LN 1KV |
|
Classificació IP |
IP20 |
|
Conductor de sèrie |
||||||||
|
Model |
Potència màxima |
Tensió d'entrada |
Tensió de sortida |
Corrent de sortida |
Factor de potència |
Eficiència |
Mida |
Conèixer |
|
YX50N1A-24 |
50W |
120-277Vac |
24V |
1800mA |
0.9 |
87% |
L338*W19.5*H13 |
UL,FCC,CE |
OEM/ODM
L'equip de Jusinpower s'ha especialitzat en els serveis de disseny i fabricació de controladors LED i productes personalitzats durant 12 anys. Podem oferir servei OEM i ODM. D'acord amb l'estructura del llum del client, les funcions necessàries, els paràmetres, la certificació, etc., oferim un conjunt complet de serveis de disseny, fabricació i postvenda.
Perfil de l'empresa
Shenzhen Jusin Technology Co., Ltd., establerta el 2012, és una empresa nacional d'alta tecnologia que integra investigació i desenvolupament, producció, vendes i servei de controlador LED. El 2016, la producció per lots de controlador d'emergència, el taller de producció es va ampliar des de 1000 quadrats. metres a 2000 metres quadrats. La sucursal de Foshan s'establirà el 2022 i la fàbrica es comprarà per a la producció. La fàbrica de Foshan es posa oficialment en producció, amb una producció anual estimada de 3 milions de fonts d'alimentació. Amb una excel·lent experiència en enginyeria i una alta qualitat del producte com a antecedent, rendiment del producte d'acord amb els estàndards de la indústria. Per oferir-vos productes d'accionament LED d'alt rendiment i solucions de control d'il·luminació.
Descripció dels productes

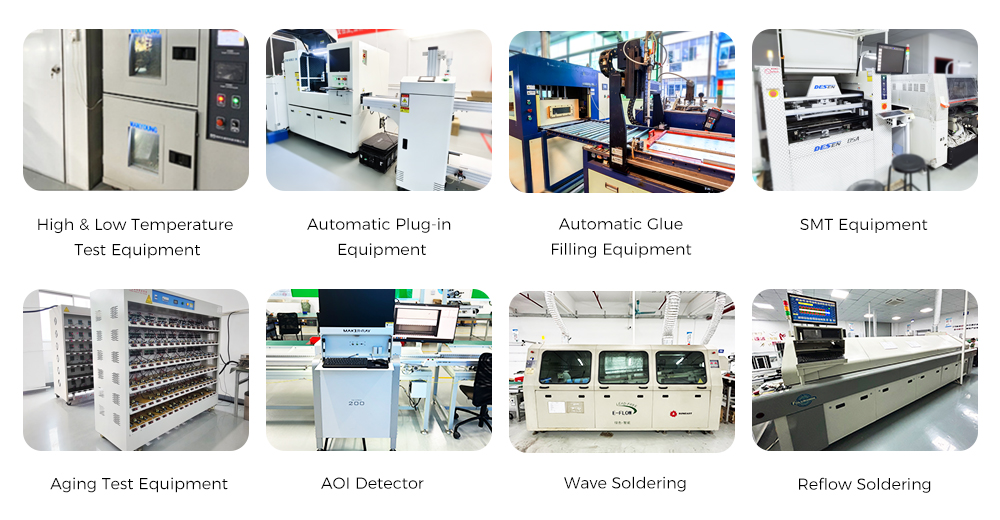

- Tenim una fàbrica de 4000 metres quadrats a la zona d'alta tecnologia de Foshan per a la producció. Al mateix temps, no només tenim un equip professional d'R + D d'unes 20 persones, sinó que també disposem d'equips avançats per donar suport. com ara la màquina SMT, la màquina d'enganxar automàticament, el vehicle envellit, la soldadura de refluig, etc. La línia de producció d'unes 80 persones, capaç d'arribar a 1 milió d'enviaments per any!
