1. Concepte bàsic: L'interruptor en miniatura (MCB) és un dispositiu electromagnètic que s'utilitza per desconnectar automàticament el circuit quan el corrent que circula per ell supera el valor establert. Si cal, l'MCB també es pot obrir i tancar com un interruptor normal. Aquests dispositius tenen una classificació de 220 volts per a font d'alimentació de CC i 240/415 volts per a font d'alimentació de CA, incloent diferents capacitats de corrent de curtcircuit. Els interruptors de circuit en miniatura realitzen diverses funcions, com ara interruptors de control local, dispositius de protecció contra sobrecàrregues per a aparells o equips específics i interruptors d'aïllament per evitar errors. Principi d'interruptor en miniatura

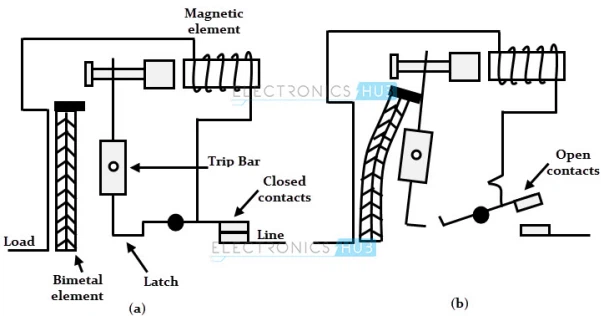

La figura es mostra a continuació:
2. Tipus d'interruptor:

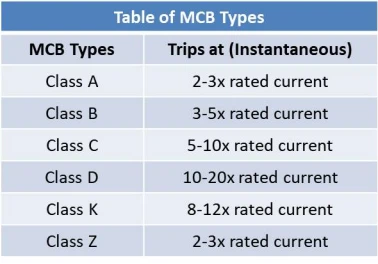

Els interruptors de circuit generalment tenen quatre característiques d'encesa, és a dir, A, B, C i D:
Interruptor tipus A: 2 vegades el corrent nominal, rarament utilitzat, generalment utilitzat per a la protecció de semiconductors (generalment utilitzant fusibles)
Interruptor tipus B: 2-3 vegades el corrent nominal, que s'utilitza generalment per a càrregues resistives pures i circuits d'il·luminació de baixa tensió, que s'utilitza sovint a les caixes de distribució domèstiques per protegir els electrodomèstics i la seguretat personal, actualment menys utilitzat.
Interruptor de tipus C: {{0}} vegades el corrent nominal, ha d'encendre's en 0,1 s, els interruptors automàtics amb aquesta característica s'utilitzen més habitualment per protegir línies de distribució i línies d'il·luminació amb corrents de connexió grans.
Interruptor tipus D: 10-20 vegades el corrent nominal, s'utilitza principalment en entorns elèctrics amb gran corrent instantani i menys utilitzat a les llars generals. Adequat per a sistemes amb grans càrregues inductives i grans corrents d'impacte, i sovint s'utilitza per protegir equips amb grans corrents d'impacte.
L'anomenat corrent múltiple: és la resistència del corrent d'impacte. L'interruptor no s'activa en un període de temps determinat. La seva característica és evitar el corrent d'impacte.
Selecció del tipus de desconnexió de l'interruptor de baixa tensió: els tipus de desconnexió de l'interruptor de circuit inclouen la desconnexió de sobreintensitat, la desconnexió de baixa tensió, la desconnexió en paral·lel, etc.
Alliberament de sobreintensitat: es pot dividir en alliberament de sobrecàrrega i alliberament de corrent de curtcircuit, amb retard llarg, retard curt i instantani, i l'alliberament de sobreintensitat és el més utilitzat.
El valor de configuració del corrent d'acció d'alliberament de sobreintensitat es pot fixar o ajustar, normalment s'ajusta girant o ajustant la barra. Hi ha dos mètodes d'alliberament de sobreintensitat electromagnètica: fix i ajustable. L'alliberament electrònic de sobreintensitat sol ser ajustable.
Capacitat de ruptura de l'interruptor: es refereix a la capacitat de suportar el corrent màxim de curtcircuit, de manera que la capacitat de ruptura de l'interruptor giratori ha de ser superior al corrent de curtcircuit del seu dispositiu de protecció.
L'alliberament de sobreintensitat es divideix en instal·lació fixa i instal·lació modular segons el mètode d'instal·lació. El dispositiu fix és l'interruptor i l'interruptor es processa en un tot quan surt de la fàbrica. Després que el producte surti de fàbrica, el corrent nominal de l'alliberador no es pot ajustar. L'alliberador d'instal·lació modular s'utilitza com a mòdul d'instal·lació de l'interruptor, que es pot ajustar en qualsevol moment i té una gran flexibilitat.
Tipus instantani: 0.02s, utilitzat per a la protecció contra curtcircuits;
Tipus de retard curt: 0.1-0.4s, utilitzat per a la protecció contra curtcircuits i sobrecàrregues;
Tipus de retard llarg: menys de 10 segons, utilitzat per a la protecció contra sobrecàrregues;

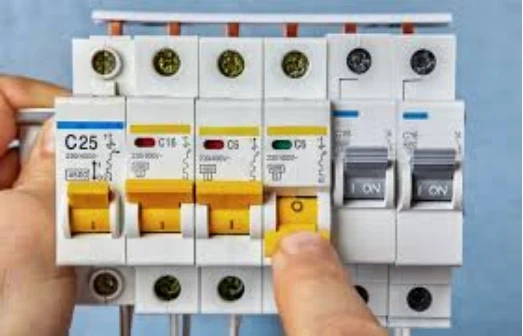

Els interruptors d'aire de la sèrie DZ d'ús habitual (interruptors en miniatura amb protecció contra fuites) tenen les especificacions següents:
C16, C25, C32, C40, C60, C80, C100, etc., on C representa la característica del corrent d'intervenció de C, és a dir, el corrent d'intervenció. Per exemple, C20 representa el corrent d'activació de 20a, i la característica d'intervenció és la corba C. Els interruptors C20 s'utilitzen generalment per a la instal·lació d'escalfadors d'aigua de 3500 W i els interruptors C32 s'utilitzen generalment per a la instal·lació d'escalfadors d'aigua de 6500 W.
3. Quan seleccioneu un disjuntor, heu de tenir en compte diversos factors, com ara el corrent de sobretensió de cada llum, el corrent de funcionament i la capacitat total de la línia. Aquí teniu una guia senzilla pas a pas sobre com calcular:
A. Determineu el corrent de sobretensió de cada làmpada
El corrent de sobretensió de cada llum subterrània s'especifica en els seus paràmetres tècnics. Normalment, el corrent de sobretensió de les làmpades LED està entre 2 kV i 6 kV, però el corrent de sobretensió real (en amperes) depèn del disseny específic. Aquest valor pot ser de centenars d'amperes o fins i tot superior, i la durada sol ser molt curta (microssegons).
Si el corrent de sobretensió de cada llum està marcat com a 200 A (valor assumit), aquest és el corrent màxim d'una sola làmpada en condicions de sobretensió.
B. Càlcul de la sobretensió total
En teoria, si la sobretensió es produeix a totes les làmpades connectades al mateix temps, els corrents de sobrecàrrega es superposaran. Per tant, suposant que el corrent de sobretensió de cada llum és de 200 A, quan es connecten 50 làmpades:
Corrent de sobretensió total=50 *200A=10,000A
Aquest és només el corrent de sobretensió total teòric. A la pràctica, a causa de factors com ara la disposició de la línia i la longitud del cable, és possible que no estigui completament superposat.
Quan la temperatura de l'entorn d'instal·lació de l'MCB supera els 30 graus o s'instal·len diversos MCB un al costat de l'altre, el nombre de controladors muntats es reduirà i s'haurà de tornar a calcular.
- Els electricistes solen considerar utilitzar MCB tipus B per a la il·luminació de la llar i MCB tipus C per a la il·luminació comercial.
4. Quan escolliu un disjuntor, a més de tenir en compte el corrent de sobretensió, també hauríeu de tenir en compte els factors següents:
- Intensitat nominal: La intensitat nominal de l'interruptor ha de ser superior a la corrent de funcionament del sistema. Calculeu primer el corrent de funcionament total de 50 làmpades durant el funcionament normal i, a continuació, seleccioneu un interruptor automàtic amb un corrent nominal adequat.
- Capacitat de maneig de sobretensió: la capacitat de maneig de sobretensió a curt termini (capacitat de suport de corrent transitòria) de l'interruptor ha de ser capaç de satisfer el corrent de sobretensió total que pot trobar el sistema. Normalment, l'especificació de sobretensió es marcarà en la capacitat de resistència a curt termini del producte, com ara "Icu 10kA", el que significa que pot suportar un corrent de sobretensió a curt termini de 10kA.
"Icu 10kA" es refereix a la capacitat màxima de ruptura de curtcircuit de l'interruptor, també coneguda com a corrent de ruptura de curtcircuit final. Aquest paràmetre indica el corrent màxim que l'interruptor pot trencar amb seguretat en condicions extremes de curtcircuit. En aquest exemple, 10kA significa que l'interruptor pot suportar i trencar un corrent de 10,000 amperes (10kA) en condicions de curtcircuit sense patir danys.
Explicació detallada:
Icu (capacitat de ruptura de curtcircuit final nominal): aquest és el valor màxim de corrent (corrent màxima) que l'interruptor pot tallar amb seguretat quan es produeix un curtcircuit, sense causar danys permanents al disjuntor en el procés. Tanmateix, després de completar una interrupció en condicions extremes, és possible que s'hagi de mantenir o substituir l'interruptor.
Funció:
En aplicacions reals, si es produeix un curtcircuit al circuit, el corrent augmentarà ràpidament a un valor molt alt. Icu 10kA significa que l'interruptor pot desconnectar el circuit a temps quan es troba amb un corrent de curtcircuit de fins a 10,000 amperes per evitar el sobreescalfament dels cables, danys a l'equip o incendi.
Si el corrent de sobretensió de cada llum del sistema és elevat i es poden produir corrents de sobretensió de diverses làmpades al mateix temps, es recomana seleccionar un dispositiu de protecció contra sobretensions (SPD) per protegir addicionalment el circuit per dispersar el corrent de sobretensió i reduir-lo. la pressió sobre l'interruptor.
5. El corrent de sobretensió total es superposa simplement? A la pràctica, el corrent de sobretensió total no necessàriament es superposa simplement. El corrent de sobretensió sol ser un fenomen transitori i és possible que les sobretensió de diferents dispositius no es produeixin al mateix temps. A més, factors com la disposició de la línia i la longitud del cable i el cable també afectaran el corrent de sobretensió real. Per tant, en aplicacions pràctiques, es poden instal·lar dispositius de protecció contra sobretensions (SPD) per evitar danys als equips o interruptors del sistema a causa de corrents de sobretensió excessives transitoris.
Conclusió:
- El corrent de treball s'utilitza per seleccionar el corrent nominal de l'interruptor.
- El corrent de sobretensió s'utilitza per seleccionar la capacitat de maneig de sobreintensitat a curt termini (capacitat de sobretensió transitòria) de l'interruptor, o per instal·lar dispositius de protecció contra sobretensions adequats per dispersar i suprimir les sobretensions.
